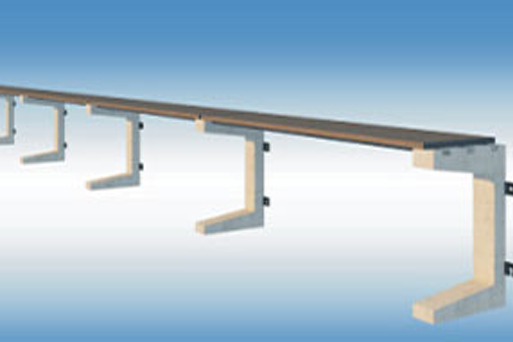

隧道支墩系統說明：
一、弧形、矩形支墩的基本結構及功能
基本結構：采用鍍鋅法蘭鋼板或者預埋鋼板+化學錨栓等固定方式將RPC材料支墩固定在盾構隧道壁上形成盾構隧道疏散平臺支墩。
功能：支墩是主要的承壓構件，承載疏散通道板和上部傳來的荷載，保證逃生通道安全。
二、適用條件
適用于區間的直、曲雙線盾構、明挖隧道的疏散平臺。
三、相關技術執行標準
《鐵路橋梁設計基本規范》（TB 10002.1-1999）、《鐵路橋涵鋼筋混凝土和預應力混凝土結構設計規范》（TB10002.3-2005）、《鐵路鋼橋保護涂裝及涂料供貨技術條件》（TB/T 1527-2011）、《鋼纖維混凝土》（JG3064-1999）。
四、技術要求（檢測標準）
(1)新型活性粉末混凝土：抗壓強度≥120MPa，抗折強度≥15MPa，彈性模量45~55GPa，斷裂韌性20000~40000J/m2，抗氯離子滲透性≤50C，抗凍等級≥F500（300次快速凍融無損傷），密度2400~2500kg/m立方。
(2)法蘭板：進行鍍鋅處理，達到防腐蝕作用。
(3)錨栓：M16X200化學錨栓≥69.8KN
(4)鋼纖維：直徑.018~0.24mm，長度為產品鋼筋長度，抗拉強度不低于2850MPa，其他性能應滿足JG3064-1999技術要求。
五、圖中尺寸除注明者外均以mm計
